Спутниковый конвертор

Спутниковый конвертор - электронное спутниковое устройство, которое размещается на спутниковой антенне и выполняет задачу усиления и преобразования частоты. Спутниковый конвертор - это один из важнейших частей спутниковой антенны. Сокращенно спутниковый конвертор называют LNB (Low Noise Block). Наиболее часто встречаются спутниковые конверторы двух основных диапазонов: С диапазон (3,5...4,2 ГГц) и Ku диапазон (10,7...12,75 ГГц). Спутниковые конверторы С диапазона принимают все сигналы «своей» полосы частот, но они не пригодны для приема сигнала в Кu диапазонах. Поэтому для разных диапазонов используют разные спутниковые конверторы. Спутник транслирует сигнал на высокой частоте, около 10.7ГГц-12.75ГГц. Спутниковый конвертор (а именно гетеродин(высокочастотный генератор) находящийся в нем) понижает эту частоту, чтобы сигнал после попадания в кабель совсем в нем не затух, и мог дойти до приемника. После понижения частоты, спутниковый конвертор усиливает сигнал, и его уже можно передавать по коаксиальному кабелю. После попадания сигнала в спутниковый конвертер, происходит следующее:

Сигнал попадает в МШУ.
Поскольку мощность сигнала, который попадает на вход спутникового конвертера (МШУ) мала, усилитель в конвертере должен быть с низким уровнем собственных шумов. Перед преобразованием сигнала его мощность нужно усилить, что и делает МШУ. При выборе спутникового конвертера Коэффициент шума является одним из его важнейших характеристик.
Сигнал попадает в полосовой фильтр.
Полосовой фильтр выделяет из всего частотного спектра, только полосу занимаемого спектра. Все шумы и ненужные сигналы на других частотах «отрезаются».
Сигнал попадает в смеситель.
Здесь происходит преобразование частоты, а именно ее понижение (частота гетеродина вычитается из частоты принимаемого сигнала). Сигнал попадает в предварительный усилитель промежуточной частоты. Здесь сигнал усиливается. Это нужно для дальнейшей передачи сигнала к ресиверу.

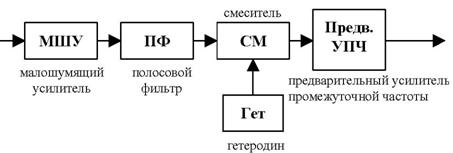

Структурная схема работы типового спутникового конвертора
Спутниковые конверторы, используемые в системах НТВ ПЛЮС и Триколор ТВ имеют один гетеродин с частотой 10,75 ГГц. Диапазон входных частот такого конвертора 11,7 ГГц и 12,9 ГГц. Но, поскольку частоты выше 12,75 ГГц в диапазоне Ku не используются- реальный рабочий диапазон спутникового конвертора 11,7-12,75 ГГц. Использовать такой спутниковый конвертор для приема сигналов, частоты которых ниже 11,7ГГц – нельзя.
